一、產品功能與特點

◆溫濕度同步采集、顯示與控制

本產品為智能型數字顯示溫濕度控制器，以微處理器為核心，可同時對溫度、濕度信號進行檢測、采樣，實施智能控制，并將實測數據以數字形式直觀的顯示。

◆雙屏幕直觀顯示溫濕度

本產品采用紅綠兩個四位數碼管分別顯示溫濕度，簡潔直觀明了。

◆單片機智能化

零點和放大倍數可自動跟蹤,長期運行無漂移。

全部參數可按鍵設定,斷電參數設定記憶。

◆報警控制參數可設定

RH102最多可帶兩個繼電器報警輸出。

每個繼電器的報警值和報警回差可分別設定。

每個繼電器的報警功能(上限報警或下限報警)可分別設定。

可設置報警延時，以應對各種短時間的誤差波動。

二、主要技術指標

測量范圍:溫度-19.9~99.9℃℃，濕度0.0~99.9%RH

分辨率:0.1°℃，0.1%RH

測量速度:2次/秒

故障顯示:“-HH_”

測量精度:溫度±1.0°C，濕度±5%RH

溫濕度變送器配電電壓:DC 5V

繼電器接觸容量:交流220V/3A

繼電器接觸壽命:100000次

工作環境:溫度0~+50°C，相對濕度85%RH

工作電源:(Ma x 5W) AC220V  50Hz

三、接線圖

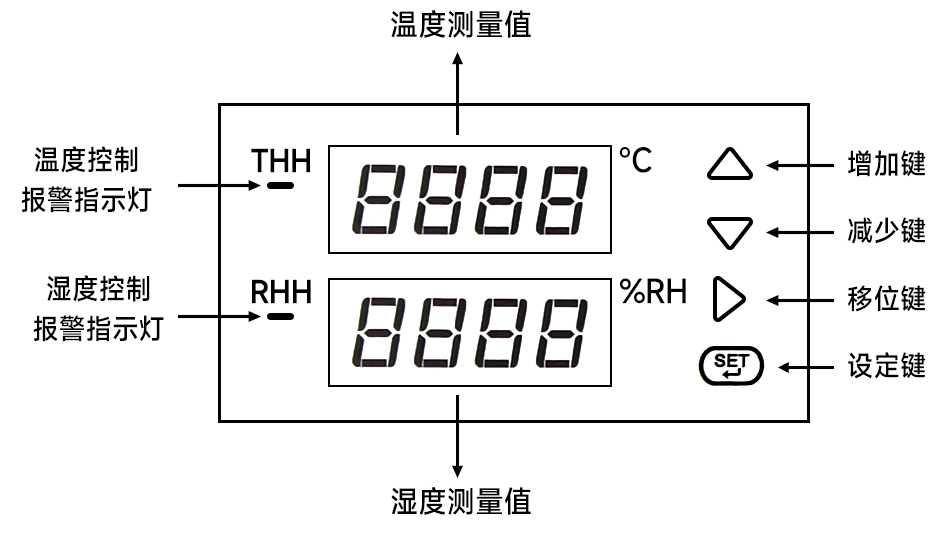

1. 儀表板的示意圖

                                                                 RH102面板

2. 參數設置操作圖說明

①在測量狀態下，按住設置鍵3秒鐘，進入溫度報警界面。

②按shift鍵將編輯光標調整到所需的位數。

③溫度報警值可以通過增減鍵修改，修改后按照設定值保存。

④按設置鍵，從上一界面切換到濕度報警設置界面。

⑤溫度報警值可以通過按增/減鍵來調節。

⑥再次按下設置按鈕，進入密碼輸入畫面。

⑦按shift鍵移動光標，按增/減鍵輸入密碼132。

⑧再次按設置鍵進入二級參數菜單按設置鍵三秒退出。

 關于產品的更多參數設置請聯系我們！
